管道式汽水混合加热器管径
编辑 Res   来源 西门热水机械   浏览 发布 2017-07-28



管道式汽水混合加热器管径

汽水混合器加热器现场剖析1)



事例:2011年,保定乐凯订购我厂HQS型汽水混合加热器1套,用于工厂家属区采暖热水循环加热。

订货工况:蒸汽压力0.9MPa,温度175℃,水流量105t/h,水温70-95

供货设备:HQS-250-105N型汽水混合加热器(标准型号)

调试状况:噪音、振动。

状况原因:现场蒸汽管径太小(ø40mm),加热器实际工作压力太低。

解决办法:现场蒸汽管径增大(ø100mm),理由如下状况剖析。

运行状况:运行平稳,无噪音、无振动。



汽水加热器,汽水混合加热器,湖南汽水混合加热器,QSH汽水混合加热器



状况剖析:

1、HQS-250-105N型汽水混合加热器,技术参数:在0.5MPa蒸汽压力下,流量105 t /h,温差70-95,蒸汽耗量3.966 t/h。

2、HQS-250-105N型汽水混合加热器,标准配管:进出水管径DN200、蒸汽管径DN150。

3、按现场条件计算(蒸汽压力0.9MPa、温度175℃),输送蒸汽量3.93t/h,需要蒸汽管径ø 100mm。附《计算书》。

4、在现场条件下,由于蒸汽管道很小(ø40mm),蒸汽压力损失很大,蒸汽在汽水混合加热器的实际工作压力很小。

5、由于蒸汽在汽水混合加热器的实际工作压力很小,水回流至蒸汽容腔,使蒸汽与水面接触换热,接触面水瞬间汽化膨胀,而产生爆炸声音。如水珠掉入油锅,会产生爆炸声音,是同一个道理。

6、由于蒸汽在汽水混合加热器的实际工作压力很小,回流水堵塞蒸汽流通后,蒸汽压力必然回升,当压力回升到大于水压时,蒸汽挤压回流水冲向水容腔而产生震动。即我们常说的水锤。

7、如此反复,就是噪音、振动。

8、总结:蒸汽管径,会影响蒸汽的实际工作压力,会影响汽水混合加热器的正常运行。



汽水加热器,汽水混合加热器,湖南汽水混合加热器,QSH汽水混合加热器,QSH汽水混合加热器结构

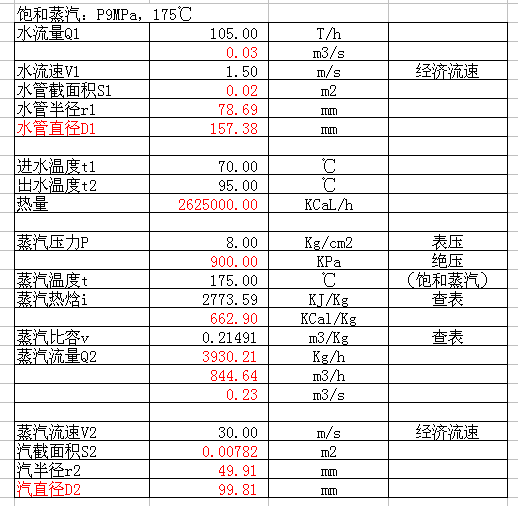

附《计算书》:

管道式汽水混合加热器管径
