浴池水蒸汽加热方案
浏览



浴池加热器方案,浴池水加热方案,蒸汽加热浴池水方案





一、现场环境:

  1.蒸汽:压力 0.7MPa    温度170℃;

  2.水: 压力 0.4MPa   温度5℃;

  3.游泳池: 600t(地下瓷砖池,长20m X 宽15m X 深2 m)。




二、解决问题:

  1.1h内,将600吨水,从5度的加热到45℃;

  2..系统运行没有噪音、没有振动、热效率99%;

  3.如果浴池水补冷水、或自然冷却,水温下降,可以反复二次加热,没有温水浪费;

  4.设备使用寿命15年以上,一劳永逸。



三、方案设计:

根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行设计计算:



水 流 量Q1 600.00 T/h
  0.17 m3/s
水 流 速V1 3.50 m/s 经济流速
水截面积S1 0.05 m2
水 半 径r1 123.15 mm
水 直 径D1 246.29 mm

进水温度t1 5.00
出水温度t2 45.00
热           量 24000000.00 KCaL/h

蒸 汽 压 力P 7.00 Kg/cm2 表压
  800.00 KPa 绝压
蒸 汽 温 度t 170 (饱和蒸汽)
蒸 汽 热 焓i 2768.86 KJ/Kg 查表
   661.77 KCal/Kg
蒸 汽 比 容v 0.24037 m3/Kg 查表
蒸汽流量Q2 38912.18 Kg/h
  9353.32 m3/h
  2.60 m3/s

蒸汽流速V2 30.00 m/s 经济流速
汽截面积S2 0.08660 m2
汽 半 径r2 166.08 mm
汽 直 径D2 332.15 mm



四、设备选型:

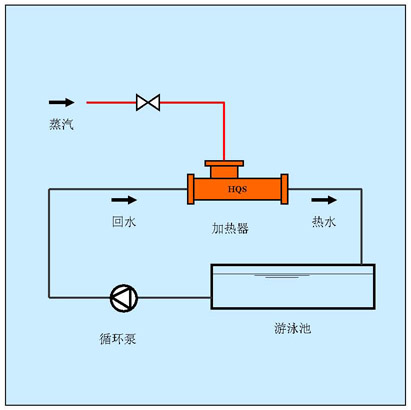

       根据我们暖通工程师通过设计计算,建议用户游泳池水加热系统选型我司HQS-400-600R

汽水混合加热器,材质:304不锈钢。用户现场水管道配DN250、蒸汽管道DN350可满足需要。
