SEMEM_木材干燥窑应用方案

更新 2020-05-15   阅读   点赞

木材干燥窑应用方案



方案说明

      林场砍伐的木材含有大量水分,自然干燥过程中容易出现开裂、弯曲变形、霉变等问题,同时需要很长的时间(3-5个月)。严重影响木材加工企业的生产效率与工艺需要。为此选用蒸汽烘房散热,烘干温度可调,能够满足大多数木材干燥需要,节能效果显著。



方案参考

 1. 现场条件:

     热     媒:5kg/cm2(饱和蒸汽)

     烘房尺寸:11mX10mX5m          进风温度15℃



2. 解决问题:

    a. 要求烘房温度快速达到80℃;

    b. 7-10天将木材烘干好;

    c. 为生产现场提供恒定的热风,温度恒定能耗低;

    d. 蒸汽散热器使用寿命长,一劳永逸。



3.方案设计:

   根据我们多年的设计、生产经验,参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论,设计如下:

项     目
数  据
单  位
备  注
蒸汽压力
0.5
Mpa

蒸汽温度
160

进风密度
1.185
Kg/m3
查表(15℃干空气)
风        量
6600
m3/h


7821
Kg/h


2.17
Kg/s

空气重量流速Vr
8.00
Kg/m2•s
通风净截面积
0.27
m2

净   面  比
0.61


通风面积
0.44
m2

传热系数K
32.51
Kcal/m2*h*℃

进风温度
15

进风比热容
1.0112
Kj/Kg•K
查表(15℃干空气)
出风温度
80

出风比热容
1.022
Kj/Kg•K
查表(80℃干空气)
供 热 量
528058.3
Kj/h


126208.96
KCal/h

平均温差
112.50

总散热面积
34.50
m2

通 风 口 长
710
mm
776
通 风 口 宽
623
mm
688
实际通风面积
0.44
m2

净   面   比
0.61

SRZ
实际通风净截面积
0.27
m2

实际空气重量流速
8.05
Kg/m2•s

表 面 管 数
10.74


10

一台散热管散热面积
17.89
m2

散热器台数
1.93
2台SRZ7*6D
风           阻
12
毫米水柱


116
Pa




4.设备选型:

 根据客户现场条件计算得出释放热量为126208.96KCal/h,可使烤房温度快速达到7、80℃。建议选用2台SRZ7*6D翅片管散热器与配用风量为4000 m3/h的4-72-5A离心风机可满足现场需要。

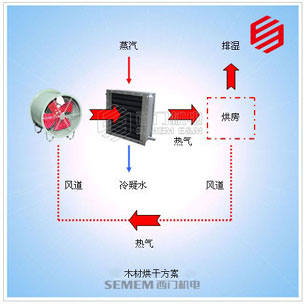

5.木材干燥窑系统示意:

木材干燥窑应用方案
