管道式汽水混合加热器与蒸汽管道
编辑 Res     浏览 发布 2012-07-04

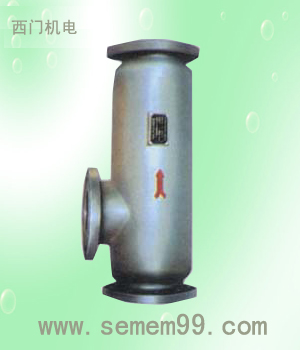

管道式汽水混合加热器





        管道式汽水混合加热器和与之相连的蒸汽管道有何关系呢?其实蒸汽管道大小是直接决定管道式汽水混合加热器型号的关健因素之一,也是左右到整个采暖热水循环加热系统平稳运行的核心要点。下面为您举例说明:



        在一个已经配置了一台HQS-250-105N型管道式汽水混合加热器的采暖热水循环加热系统中,蒸汽压力0.9MPa,蒸汽温度175℃,水流量105t/h,出水水温需达到70-95℃。根据以上数据计算出蒸汽耗量为3.966 t/h。众所周知HQS-250-105N型管道式汽水混合加热器,标准配管:进出水管径DN200、蒸汽管径DN150。按现场条件计算需要蒸汽管道直径100mm。然而现场实际的蒸汽管道很小,直径仅为40mm,如此蒸汽压力损失必然很大,蒸汽在管道式汽水混合加热器的实际工作压力很小。由于蒸汽在管道式汽水混合加热器的实际工作压力很小,水回流至蒸汽容腔,使蒸汽与水面接触换热,接触面水瞬间汽化膨胀,而产生爆炸声音。如水珠掉入油锅,会产生爆炸声音,是同一个道理。由于蒸汽在管道式汽水混合加热器的实际工作压力很小,回流水堵塞蒸汽流通后,蒸汽压力必然回升,当压力回升到大于水压时,蒸汽挤压回流水冲向水容腔而产生震动。即我们常说的水锤。如此反复,加热过程中总会伴随着噪音、振动。所以我们可以得到结论:蒸汽管径会影响蒸汽的实际工作压力,会影管道式汽水混合加热器的正常运行。



         那么如何来解决呢?最直接有效的方法就是将蒸汽管道换成直径100mm,解决压力问题,使整个采暖热水循环加热系统运行趋向平稳,无噪音、无振动。
