SEMEM_FR12型电子式流量开关

更新 2023-03-29   阅读   点赞

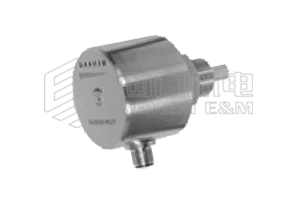

FR12型电子式流量开关



1、FR12型电子热式流量开关原理:
电子式流量开关基于热式原理,在封闭的探头内包含两个电阻:一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时加热电阻上的热量被带走, 电阻值被改变,两个电阻差值被用作判断流速的依据.



2、FR12型电子热式流量开关特点:
电子水流开关无活动部件,免维护,安装方便,一种型号适用多种管径要求。开关量连续可调,极低的压力损失,结构紧凑,LED 显示流动趋势及开关状态。.



3、FR12型电子热式流量开关应用:
气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。



4、FR12型电子热式流量开关技术参数:
 △设定范围:1…150cm/s( 水),3…300cm/s(油),20…2000cm/s(空气)
 △信号输出:PNP,NPN,继电器,常开+常闭(SPDT)
 △供电:24V±20%DC
 △接通电流:400 mA(PNP 或NPN),4A(继电器)
 △空载电流:80mA
 △流量指示:LED 排(6个)
 △设定方式:电位计设定
 △耐压范围: 100bar (200bar)
 △温度梯度: 4℃/s
 △响应时间:1--13s,典型值2s
 △初始化时间: 8s
 △电气保护: 反相,短路,过载保护
 △防护等级: IP67
 △介质温度:-20--80℃
 △环境温度:-20--80℃
 △储存温度:-20--100℃
 △接线方式:M12 接插件/直接附2米线(可选)
 △材质: 探头:不锈钢,外壳:不锈钢(304)
 △重量:0.4kg
 △防爆标志:Ex dⅡC T6 Gb

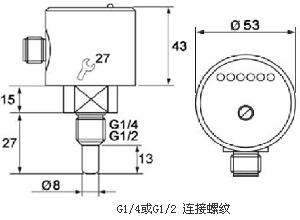

5、FR12型电子热式流量开关尺寸图:



FR12型电子式流量开关

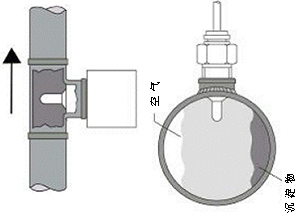

6、FR12型电子热式流量开关安装:



  FR12型电子式流量开关





    当垂直安装时,应装在由下至上流动的管段上;
    当水平安装时,探头应避开空气和沉淀物。

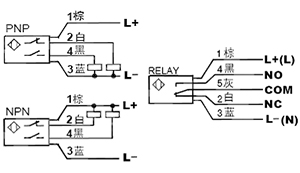

7、FR12型电子热式流量开关电气连接:

  FR12型电子式流量开关



8、FR12型电子热式流量开关功能设定:
红色LED亮:断流或流速低于设定值,开关释放,或模拟量处于4Ma.
黄色LED亮:流速等于设定值,开关动作,
黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大。

FR12型电子式流量开关



流量开关装好,使介质以需要监测的流速流动,调整电位计,使第1个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。 若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。



9、FR12型电子式流量开关型号:

型号举例 产品描述
FR12-G12H-GC-RC G1/2连接,DC24V供电,继电器输出
FR12B-G12-CT6-HDC-RC/30
G1/2连接,CT6防爆,DC24V供电,继电器输出
