CLP蒸汽喷射加热器

SEMEM_CLP蒸汽喷射加热器

编辑 Res   来源 西门热水机械   浏览 更新 2018-12-04

产品描述:质量保证,加热均匀迅速的蒸汽喷射加热器广泛应用于蒸汽热水箱系统,可以二次加热,无温水浪费。CLP喷射式汽水混合加热器,蒸汽与水直接混合加热,无噪音,无振动,热效率99%。

产品介绍



CLP型 蒸汽喷射加热器
(实用新型专利产品





CLP 蒸汽喷射加热器





一、CLP蒸汽喷射加热器概述

     CLP蒸汽喷射加热器是一种节能型蒸汽加热器,它具有加热迅速,消音效果好,能平静把冷(液)水加热至沸点的优点。由于采用全新的消声结构,噪声降低至50dB以下,解决了传统加热方式费用高、噪声大、占用机房面积、安装工程量大等难题,并且可以与智能水温自动控制器、液位自动控制报警仪联动,为全自动运行的热水制备系统。



喷射加热器,喷射式加热器,蒸汽喷射式加热器,CLP蒸汽喷射式加热器尺寸



型 号



CLP-25

CLP-32

CLP-40

CLP-50

CLP-65

CLP-80

CLP-100

CLP-125

外型
参数
mm

A

160

160

160

180

180

220

220

220

B

90

90

90

110

110

130

130

130

D

159

159

159

219

219

219

219

273

d

115

135

145

160

180

195

215

245

参考重量

Kg

5

6

8

10

12

15

20

25


型号尾注:Z铸钢材质,G碳钢材质,C不锈钢材质;S管螺纹丝口连接方式,F法兰连接方式。
型号尾注举例:CLP-50-CF 表示:口径DN50,不锈钢材质,法兰连接方式。



二、CLP蒸汽喷射加热器特点

    CLP蒸汽喷射加热器相当于把蒸汽直接引入水中,但克服了噪声大、加热不稳定、冷热水分区等缺陷。
     1、静音、无振动:蒸汽喷射加热器采用内部旋流消声结构,噪声低于50dB,无振动;
     2、热效率高:蒸汽直接通入水中,无冷凝水所带走的热量损失,热效率99%,节能,无浪费;
     3、投资省:蒸汽喷射加热器价格远低于壳管式换热器,在热水箱设置位置高时,可省却热水泵;
     4、重复加热:采用喷射式加热器时,汽水分开控制,反复加热水箱中的水,无需放干余水;
     5、安装维护简便:蒸汽喷射加热器外形尺寸小。



三、CLP蒸汽喷射加热器工作原理

    CLP蒸汽喷射加热器采用全不锈钢制造,蒸汽喷射加热器内部的喷嘴为细小斜孔,蒸汽喷射加热器喷嘴处高速喷入壳体内,对周围冷水产生强烈的引射作用,蒸汽喷射加热器的外壁上的斜向小孔进入蒸汽喷射加热器内与蒸汽高速混合换热,进行全热交换,而高速蒸汽在壳体内盘旋上升。形成的旋转水汽,吸收蒸汽的功能,消除噪音,同时被加热的水不断从壳体上表引出,带动蒸汽喷射加热器周围的水流动,从而加热整个水箱中的水。



喷射加热器,喷射式加热器,蒸汽喷射式加热器,CLP蒸汽喷射式加热器原理



四、CLP蒸汽喷射加热器技术参数



项目 CLP-25 CLP-32 CLP-40 CLP-50
蒸汽 热水 蒸汽 热水 蒸汽 热水 蒸汽 热水
耗量 产量 耗量 产量 耗量 产量 耗量 产量
kg/h kg/h kg/h kg/h kg/h kg/h kg/h kg/h
蒸汽
压力
Mpa
0.1 136 1976 228 2999 354 4411 457 5833
0.2 187 2651 301 3981 441 5367 581 6928
0.3 242 3321 362 4676 517 6898 640 7913
0.4 284 3671 413 5321 562 7101 708 8864



项目 CLP-65 CLP-80 CLP-100 CLP-125
蒸汽 热水 蒸汽 热水 蒸汽 热水 蒸汽 热水
耗量 产量 耗量 产量 耗量 产量 耗量 产量
kg/h kg/h kg/h kg/h kg/h kg/h kg/h kg/h
蒸汽
压力
Mpa
0.1 541 6673 620 7689 860 10665 1095 13575
0.2 651 7981 725 9053 1153 14388 1441 17980
0.3 753 9234 911 11418 1373 17216 1678 21035
0.4 847 10281 977 12292 1525 19182 1811 22786



注:表中热水产量从15℃加热至65℃计



五、CLP蒸汽喷射加热器设计选型

CLP蒸汽喷射加热器有额定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选用一台或多台喷射式汽水混合加热器。实际所需蒸汽耗量可参照以下公式(①用于间断加热,②用于连续加热)确定:

喷射加热器,喷射式加热器,蒸汽喷射式加热器,CLP蒸汽喷射式加热器 ...... 喷射加热器,喷射式加热器,蒸汽喷射式加热器,CLP蒸汽喷射式加热器

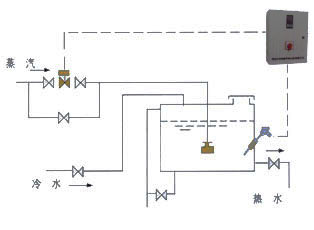

六、CLP蒸汽喷射加热器安装使用

    CLP蒸汽喷射加热器为法兰接口,将蒸汽管接入水箱(水池)内,用法兰连接。
    1、单台蒸汽喷射加热器应安装在水箱中间位置,多台并联使用时,应均匀布置;
    2、蒸汽喷射加热器底部距水箱底部200mm左右,且应保证水淹没混合器100mm以上;
    3、引入水箱中的蒸汽管道应固定,不应有松动现象;
    4、蒸汽管道上在靠近水源侧安装止回阀,防止发生水倒流事故;
    5、蒸汽管内若有杂质(新装管道,久用管道),必需安装过滤器;
