H型液深变送器

SEMEM_H型液深变送器

更新 2022-09-19   阅读   点赞

产品描述:H型液深变送器,又名液位变送器、液位传感器,不锈钢结构,金箔隔离膜片,包括内装式,投入式,外装式,差压式,H1、H2、H3型号系列,-0.5-1-3-5-10-20-40-70-100等规格。<<国家建筑标 ...

产品介绍

SEMEM_H型液深变送器
(液位变送器)

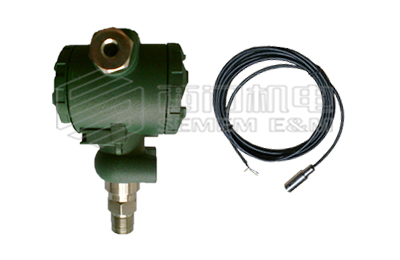

 H型液深变送器





1、H型液深变送器概述:
       H系列液深变送器,简称变送器(俗称传感器、探头等),是一种检测液体深度的专用产品。采用金箔隔离膜片。具有抗腐蚀,灵敏度高,长期稳定性好,可靠程度高,抗雷击能力强。



2、H型液深变送器型号:


型号

内装式

H1-0.5

H1-1

H1-5

H1-10

H1-20

H1-40

H1-70

H1-100

外装式

H2-0.5

H2-1

H2-5

H2-10

H2-20

H2-40

H2-70

H2-100

量程(m)

0.50

1.00

5.00

10.00

20.00

40.00

70.00

100.00

检测范围(m)

0~0.50

0~1.00

0~5.00

0~10.00

0~20.00

0~40.00

0~70.00

0~99.99

注:①内装式H1系列产品中间线的标准长度L=量程+1(米),不够长度时,须特别标注,
           标注方式:“H1-量程-中间线长度(米)”,比如“H1-5-10”表示内装式、5米量程、10米中间线。
        ②防爆型在型号后标注B,举例:H1-5B-10。



3.H型液深变送器选型:

  ①根据被检测水箱(池)的满水深度,选择合适的量程。
  ②根据现场安装条件,选用相应的结构形式。
      H1-…型:内装式结构,包含长度的中间线,通用性强。(选配:安装法兰、接线盒)。
      H2-…型:外装式结构,包含接线盒,安装、接线、维护特别方便,比如高位水箱、水塔,可以直接在排污管道上开孔安装,另外,对于水温度≥85℃的热水系统,该型号可隔离高温影响。
   注意事项:
   a.只能使用扳手夹持丝口处的螺母紧固。
   b.当水温>85℃时,按高温度△t℃,应保证导压管总长度≥25·△t(㎜),以便散热隔温。



4.H型液深变送器安装:
    安装时,应使变送器尽可能远离进、出水口,减少水流对检测精度的影响,另外严禁接线盒中进水,或有凝露。
    ①当中间线长度>水箱(池、井)底至液位显控仪距离时:卸去接线盒和法兰,将中间线直接接入液位显控仪中。
    ②当中间线长度>水箱(池、井)底至顶距离、<至液位显控仪距离时:1.在水箱(池)的上方预设带标准法兰(DN50 PN10)的连接管口。2.变送器穿过连接管口,伸入水箱(池、井)中,将变送器直接沉入水底,并将变送器的接线盒固定在连接管口的标准法兰上。3.从接线盒中连接二芯屏蔽线(RVVP2×1.5)到液位显控仪中。
    ③如果中间线长度<水箱(池、井)底至顶距离,但是,检测精度要求不是很高时:可以采用严格的防水密封,连接二芯屏蔽线(RVVP2×1.5)到液位显控仪中(因为该方式将会封闭中间线中的导气管,影响检测精度)。
    ④如果在污水池中,严禁将变送器直接沉入水底,防止淤泥堵塞变送器的传感孔:可设置固定变送器的固定架,并将变送器固定在固定架上。

编辑 Dzi (本文版权所有,请勿复制商用)
