HQ型烘干暖风机

SEMEM_HQ型烘干暖风机

来源 西门机电   编辑 Semem   浏览 更新 2018-12-19

产品描述:各种大小蒸汽烘房使用HQ型烘干暖风机,安装方便、噪音低、经过热工性能测验稳定可靠,传热效果好,承压高。受到广大用户的好评.

产品介绍





烘干暖风机,干燥暖风机,烘干用暖风机

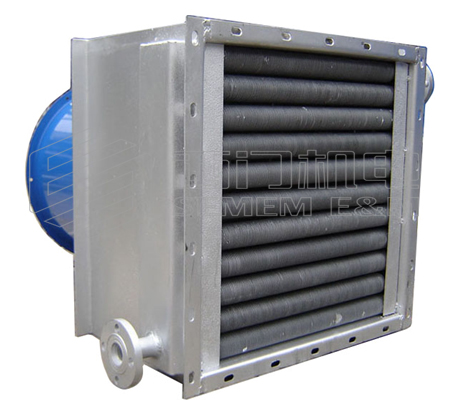

 一、HQ型烘干暖风机

   1.HQ型烘干暖风机钢制翅片管散热器和SF型管道式轴流风机组成;

   2.烘干暖风机经过热工性能测验稳定可靠,传热效果好,承压高,噪音低。结构简单,安装方便,

         是大小烘房的理想设备;

   3.HQ型烘干暖风机以蒸汽为热媒;

   4.当烘干气体中不含易燃、易爆气体时,且烘干物料湿度不大时,可作为循环烘干用。





二、HQ型烘干暖风机性能参数表:

型 号   规   格

HQ-4

HQ-5

HQ-7

HQ-8

标准风量(m³/h)

2100

4150

7170

10100

平均风速度(m/s)

2.85

3

3.24

3.1

HQ型烘干暖风机在不同蒸汽压力(MPa)下,当进风温度为15℃时,散热量KCal与出风温度℃(散热量/出风温度)

0.1

20900/54.9

35100/54.9

53600/51.7

92500/56.3

0.2

23450/60.0

38200/60.0

60500/56.4

104000/61.5

0.3

25600/63.3

41700/63.8

65500/60.0

113000/65.5

0.4

27400/66.8

44200/67.0

75700/62.7

120000/68.6

正常工作噪音(分贝)

65

70

74

70

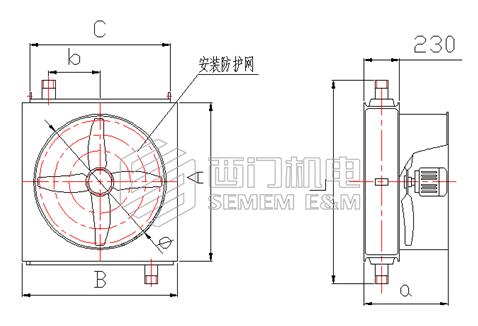

三、HQ型烘干暖风机安装尺寸:





型  号  规   格 HQ-4 HQ-5 HQ-7 HQ-8
散热器散热面积m² 11.07 20.03 34.43 49.88
配用通风机型号 CSF3-2 CSF4-4 CSF5-4 CSF6-4
配用电功率(kw) 0.37 0.55 0.75 2.2







(mm)

A 500 670 840 1000
B 490 660 830 990
C 450 620 790 960
L 656 826 996 1156
a 540 540 560 700
b 145 230 315 400
Φ 390 490 600 700
G 1¼″ 1¼″ 1½″ 2″
重量(Kg) 68 109 187 255
