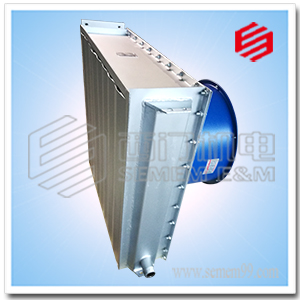

Q型暖风机

SEMEM_Q型暖风机

编辑 Nqi   来源 西门机电   浏览 更新 2019-03-14

产品描述:大、中型空间采暖、通风系统中使用经过热工性能测验的Q型暖风机,翅片管散热器传热效果好、承压高、噪音低、稳定可靠。

产品介绍








一、Q型暖风机概述:

   1.Q型暖风机钢制翅片管散热器,轴流风机,精美的百叶窗三大部件组成;

   2.钢制散热器采用Φ22×2(mm)无缝钢管绕16×0.5(mm)螺旋波纹翅片后,承压高,耐腐蚀性能及传热效果好;

   3.暖风机结构简单,体积小,质量轻,安装方便,耗电量低;

   4.Q型暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等;

   5.Q型暖风机型号表示举例说明:4Q

                                                     4—轴流通风机机号;

                                                     Q—以蒸汽为热媒的暖风机;




二、Q型暖风机结构及安装尺寸:



 Q型暖风机



型  号  规   格

4Q

5Q

7Q

8Q

散热器散热面积m²

11.07

20.03

34.43

49.88

配用通风机型号

SF3G-4

SF4G-4

SF5G-4

SF6G-6

配用电功率(kw)

0.25

0.55

0.75

1.1

(mm)

A

500

670

840

1000

B

500

670

840

1010

C

450

620

790

960

L

656

826

996

1156

a

640

640

660

800

b

145

230

315

400

Φ

390

490

600

700

G″

1¼″

1¼″

1½″

2″

重量(Kg)

68

109

187

255

 注:散热排管为三排,叉排排列

        Q型暖风机百叶窗开度可以调整,以得到适合的气流。





三、Q型暖风机技术参数

型  号   规   格

4Q

5Q

7Q

8Q

标准风量(m³/h)

2060

4150

7170

10100

平均风速度(m/s)

2.85

3.0

3.24

3.1

Q型暖风机在不同蒸汽压力(MPa)下,当进风温度为15℃时,散热量KCal与出风温度℃(散热量/出风温度)

0.1

20900/54.9

35100/54.9

53600/51.7

92500/56.3

0.2

23450/60.0

38200/60.0

60500/56.4

104000/61.5

0.3

25600/63.3

41700/63.8

65500/60.0

113000/65.5

0.4

27400/66.8

44200/67.0

75700/62.7

120000/68.6

正常工作噪音(分贝)

65

70

74

70
