Q暖风机

(蒸汽暖风机)

蒸汽Q型暖风机



一、Q型蒸汽暖风机概述:

1.Q型蒸汽暖风机钢制散热器,风机,电机三大部件组成;

2.钢制散热器采用Φ22×2(mm)无缝钢管绕16×0.5(mm)螺旋翅片后,承压高、耐腐蚀性及传热效果好;

3.Q型暖风机结构简单、体积小、质量轻、安装方便、耗电量低;

4.Q型蒸汽暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等;

5.Q型暖风机型号表示举例说明:

      型号:4Q

      4—轴流通风机机号;

      Q—以蒸汽为热媒的暖风机;

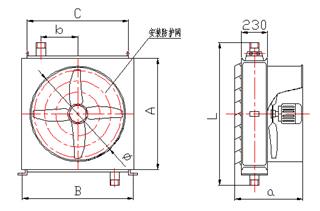

二、Q型暖风机结构及安装尺寸:





型号规格

4Q

5Q

7Q

>8Q

散热器
散热面积m²

11.07

20.03

34.43

49.88

配用通风机型号

SF3G-4

SF4G-4

SF5G-4

SF6G-6

配用电功率
(kw)

0.25

0.55

0.75

1.1

主要外形
及安装
尺寸(mm)

A

500

670

840

1000

B

500

670

840

1010

C

450

620

790

960

L

656

826

996

1156

a

640

640

660

800

b

145

230

315

400

Φ

390

490

600

700

G″

1¼″

1¼″

1½″

2″

重量(Kg)

68

109

187

255

 注:散热排管为三排,叉排排列

        Q型暖风机百叶窗开度可以调整,以得到适合的气流。



三、Q型暖风机技术参数

型号规格

4Q

5Q

7Q

8Q

标准风量
(m³/h)

2060

4150

7170

10100

平均风速度
(m/s)

2.85

3.0

3.24

3.1

散热量
/出风温度

0.1

20900
/54.9

35100
/54.9

53600
/51.7

92500
/56.3

0.2

23450
/60.0

38200
/60.0

60500
/56.4

104000
/61.5

0.3

25600
/63.3

41700
/63.8

65500
/60.0

113000
/65.5

0.4

27400
/66.8

44200
/67.0

75700
/62.7

120000
/68.6

正常工作噪音
(分贝)

65

70

74

70

 Q型暖风机在不同蒸汽压力(MPa)下,当进风温度为15℃时,散热量KCal与出风温度℃(散热量/出风温度)
