SEMEM_BFC智能阀门控制器

更新 2021-10-15   阅读   点赞

BFC智能阀门控制器



1、BFC型智能电动阀门控制器 概述:
    * BFC(A)型电动阀门控制器是在原BFA型电动阀门控制器基础上开发的新一代智能阀门控制器。对电动装置控制器的控制功能、保护功能及对不同厂家电动装置的适应能力有了显著的提高。同时降低了对安装调试人员的技术要求。
   * BFC(C)型电动阀门控制器新增加了PLC计算机接口,使含有电动阀门的自控系统提高了通用性、可靠性和抗干扰能力。



2、BFC型智能电动阀门控制器 特点:
  * 开度数字显示,零点满度自动设定。开、关到位、 外控/本机、力矩/保护LED显示;
  * 按键音提示;开、关向出力矩保护及事故保护,声光报警;

  * 开、关向工作过程闪光提示;
  * 电源相序自动逻辑校正;
  * 上位控制装置可透过PLC接口,以位式控制电动阀门开与关;
  * 外形及安装尺寸、外电路接线与前期产品兼容利于老用户产品更新换代。



3、BFC型智能电动阀门控制器 型号:

型号
规格
基本型 BFC-1A BFC-2A BFC-3A BFC-4A
PLC
接口型
BFC-1C BFC-2C BFC-3C BFC-4C
额定电流(A) 1A 5A 10A 16A
适配功率(KW) 0.15KW 1.1KW 2.2KW 4KW

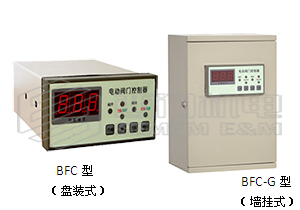

注:壁挂式电动阀门控制器,型号规格标示,户内壁挂式-G1,户外壁挂式-G2,示例:
BFC-2A-G1型 户内壁挂式电动阀门控制器
BFC-2C-G2型 户外壁挂式电动阀门控制器,带PLC接口。



4、BFC型智能电动阀门控制器 技术数据:
  * 电源电压:220V/50Hz (单相)/ 380V/50Hz(三相四线);
  * 输出信号:位式(无源触点)1=ON;0=OFF;
  * 输出:4~20mA,阀门位置电流精度1%;负载能力600Ω;
  * 工作环境: 环境温度-10~+40℃, 相对湿度≤80%(20℃±5℃), 周围不含有强腐蚀性、易燃易爆介质。
  * 外形尺寸:盘装式160*80*240(开孔尺寸152*76);户内壁挂式360*250*160;户外壁挂式430*300*250。

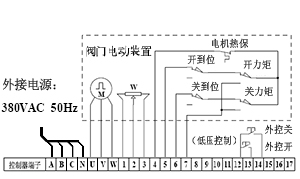

5、BFC(A)型智能电动阀门控制器 外接线图:

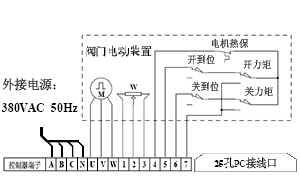

6、BFC(C)型智能电动阀门控制器接线图:

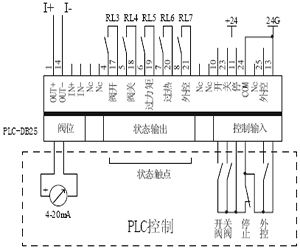

其中,25孔PC接线口:

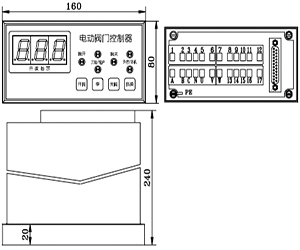

7、BFC型智能电动阀门控制器 外型尺寸图(单位mm):

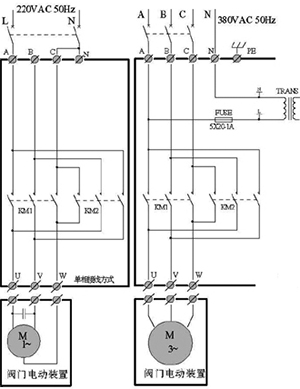

8、BFC型智能电动阀门控制器  220VAC(380VAC)应用:



编辑 Dzi (本文版权所有,请勿复制商用)
