FSH电动阀控制器

FSH电动阀控制器



一、FSH型电动阀控制器 概述:
  1.1主要用途:
    .电动阀门定位;
    .调节阀、伺服马达等执行器的操作;
    .计算机,PLC,调节器控制信号的手/自动切换。


  1.2主要功能:
    .输出限幅功能;
    .1路调节信号输入及断线处理功能;
    .1路反馈信号(开度);
    .操作输出;
    .面板按键控制手动/自动状态;
    .手动/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开。
    .阀位输出;
    .上电状态预置。


  1.3主要特点:
    .测量误差小于0.2%F.S,并具备调校,数字滤波功能,可帮助减小传感器、阀位器的误差,有效提高系统的测量、控制精度。
    .反馈输入适用于电流信号类型;
.

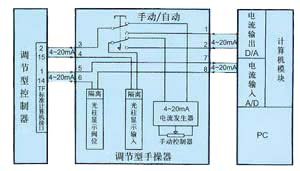

  1.4工作过程:



FSH电动阀控制器



二、FSH型电动阀控制器 型号规格:
  1: 表示外形尺寸: 96(W)×96(H)×114(L),开孔尺寸:92×92;
  2:面板形式:方形无光柱;
  3:反馈输入信号:直流电流输入,4mA ~20mA;
  4:调节输入信号:直流电流输入,4mA~20mA;
  5:操作输出信号:直流电流输出,4mA~20mA;
  6:手/自动状态输出: 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开;
  7:阀位输出:直流电流输出,4mA~20mA;
  8:仪表电源:220V AC。



三、FSH型电动阀控制器 技术规格:
  3.1 基本技术规格
    .电 源:220V AC供电的仪表:220V±10%,功耗小于7VA;
    .工作环境:0℃~50℃,湿度低于90%,R.H;
    .显示范围:-1999~9999,小数点位置可设定;
    .显示颜色:红色;
    .显示分辨力:1/10000;
    .基本误差:小于±0.2%F.S;
    .测量分辨力:1/60000,16位A/D转换器;
    .测量控制周期:0.4秒;
    .电流操作输出:4mA~20 mA 负载能力大于600Ω;
    .输出分辨力:1/1000,误差小于±0.5% F.S。


  3.2 选配件技术规格
    .报警输出:触点容量220V AC,3A(上限、下限);
    .模拟光柱显示0-100;
    .继电器操作输出;
    .开关量输入控制;
    该功能通过外部无源触点开关控制操作器的手/自动状态,开关闭合时操作器为自动状态,断开时为手动状态。



四、FSH型电动阀控制器 安装与接线:
.为确保正常操作,接线务必在断电后进行;
.交流供电的仪表,其3端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起;

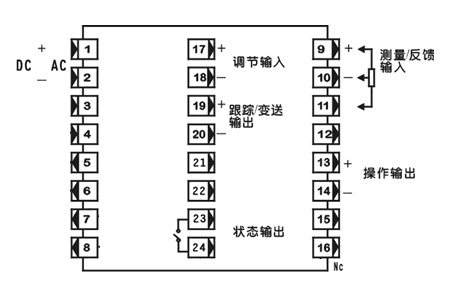

.规格96×96 尺寸的仪表,端子接线图:

 FSH电动阀控制器

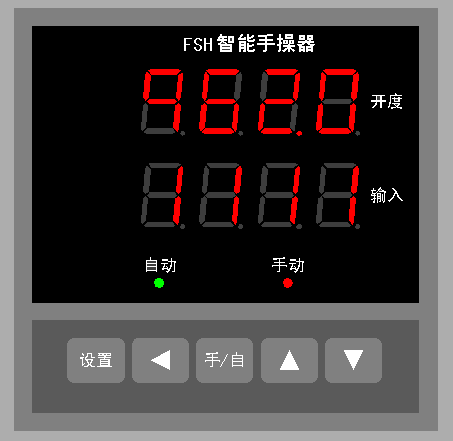

五、FSH型电动阀控制器面板及按键说明:





   ①:反馈显示窗(开度)
   ②:操作输出显示窗(输入)
   ③:手/自手动/自动切换键
   ④:增加键 1 减小键 2
   ⑤:设置参数设置键
   ⑥:手动、自动指示灯
