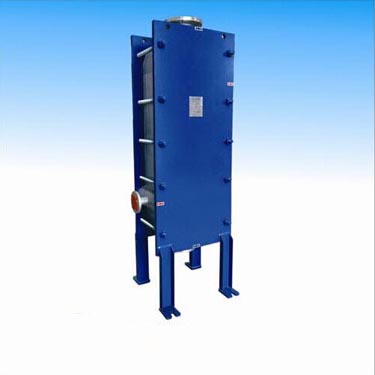

SEMEM_QBR板式换热器

更新 2022-08-15   阅读   点赞



全焊型板式换热器的板片不冲孔,分别在端面间隔焊成一个整体,冷热介质在每张板片的两侧进行热交换。流体压力及压力冲击,主要由氩弧焊缝承受,无任何密封垫。

全焊型板式换热器由于无密封垫,耐高温高压,温度可承受300℃高温,压力可达3.0MPa。介质进出口管径灵活,可以根据工况要求任意制作接管通径,特别适合高压、中大流量的气—液、液—液间换热。

全焊型板式换热器由于全部是氩弧焊接,无橡胶密封垫,特别适用溶解性强,极性强的有机溶液如苯,甲苯,二甲苯,碳四,脂类等的加热、冷却、蒸发、冷凝。



QBR板式换热器技术指标:

工作压力:较高3.0MPa

设计温度:-195~300℃

板片厚度:0.7~1.0mm

板片材质:AISI304、316、316L、254SMO、钛等。



QBR板式换热器主要技术参数:

技术参数

型号

装机面积

(㎡)

处理量液(气)

m3/h

接口直径

(㎜)

热交换量

(MW)

板间距

(㎜)

流道

截面积

(㎡)

设备

较大重量

(㎏)

QBR013

1-15

150(1500)

200

0.7

5.0

844×10-6

250

QBR024

4-40

200(2000)

200

1.9

5.0

844×10-6

500

QBR035

10-80

400(4000)

250

5.5

5.0

1176×10-6

1200

QBR05

15-120

500(5000)

250

11

5.0

1176×10-6

1700

QBR068

30-200

800(8000)

400

14

5.0

1890×10-6

2900

QBR09

40-300

900(9000)

400

21

5.0

1890×10-6

4000

QBR12

30-500

1100(11000)

500

24

5.5

2610×10-6

6000

QBR166

40-700

1500(15000)

600

32

5.5

3354×10-6

8000

QBR22

100-1000

2000(20000)

800

46

5.5

4200×10-6

12000
