CLJ管道式汽水混合器



 一、CLJ管道式汽水混合器概述

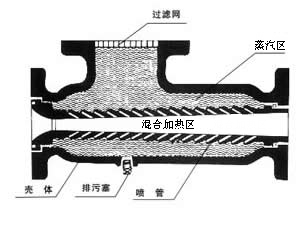

       CLJ管道式汽水混合器是一种装设于管道上采用蒸汽直接式加热水的设备。结构如图所示,汽水混合加热器核心部件为拉法尔喷管,从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出,生产出热水,蒸汽和水在高速流动中混合,无震动、无噪音。

   CLJ管道式汽水混合器

二、CLJ管道式汽水混合器外型尺寸

  CLJ管道式汽水混合器

型号规格

CLJ-4

CLJ-6

CLJ-8

CLJ-10

CLJ-12

CLJ-16

CLJ-20

CLJ-24

CLJ-32

CLJ-40

CLJ-48

额定流量(m3/h)

1.2

2.5

4.5

7

10

16

25

35

60

105

165

工作压力(MPa)

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

净重(kg)

8

8

15

15

15

50

50

50

200

200

200

运行重量(kg)

8.5

8.5

16

16

16

58

58

58

260

260

260

噪声(dB)

≤65

≤65

≤65

≤65

A(mm)

240

360

660

1200

B(mm)

105

130

170

300

C(mm)

105

130

220

450

水侧法兰

DN40

DN65

DN125

DN250

汽侧法兰

DN40

DN65

DN125

DN250




 三、CLJ管道式汽水混合器选型参考
       CLJ管道式汽水混合器可用于空调采暖、卫生热水的加热系统,根据实际水流量的蒸汽耗量选用混合器;
1、汽水混合器未通入蒸汽时,额定流量下水头损失为5mH2O,通入蒸汽后水头损失可按1m H2O考虑;
2、蒸汽压力大于水压0.05MPa以上;
3、汽水混合加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
4、汽水混合加热器适宜安装在水泵的吸水侧。


四、CLJ管道式汽水混合器安装与使用
1.汽水混合加热器可水平安装,也可以竖直向上安装,蒸汽入口应向上或水平;
2.汽水混合加热器前后装设阀门、压力表及温度计,以便于观察和调节混合器工作状况;
3.汽水混合加热器启动时,应先通水,再通汽;停机时,先关断汽源,再断水。



五、CLJ管道式汽水混合器典型应用
