  QSH汽水混合加热器


一、QSH汽水混合加热器 概述
       QSH汽水混合加热器是一种装设于管道上采用蒸汽直接式加热水的设备。结构如图所示,汽水混合加热器核心部件为拉法尔喷管,水从喉口喷入与从斜孔喷入的蒸汽充分混合后流出,生产为热水,蒸汽和水在高速流动中混合,无震动、无噪音。





二、QSH汽水混合加热器外型尺寸:

型号规格 QSH -4 QSH -6 QSH -8 QSH -10 QSH -12 QSH -16 QSH -20 QSH -24 QSH -32 QSH -40 QSH -48
额定流量(m3/h) 1.2 2.5 4.5 7 10 16 25 35 60 105 165
工作压力(MPa) 1 1 1 1 1 1 1 1 1 1 1
净重(kg) 8 8 15 15 15 50 50 50 200 200 200
运行重量(kg) 8.5 8.5 16 16 16 58 58 58 260 260 260
噪声(dB) ≤65 ≤65 ≤65 ≤65
A(mm) 240 360 660 1200
B(mm) 105 130 170 300
C(mm) 105 130 220 450
水侧法兰 DN40 DN65 DN125 DN250
汽侧法兰 DN40 DN65 DN125 DN250
法兰标准 HG/T 20592-2009

型号尾注:G表示碳钢材质,C表示不锈钢材质。

型号尾注举例:QSH-24G 表示材质为碳钢。





 汽水加热器,汽水混合加热器,湖南汽水混合加热器,QSH汽水混合加热器,QSH汽水混合加热器尺寸



三、QSH汽水混合加热器选型参考:
       QSH汽水混合加热器可用于空调采暖、卫生热水的加热系统,根据实际水流量的蒸汽耗量选用混合器;
      1、汽水混合器未通入蒸汽时,额定流量下水头损失为5mH2O,通入蒸汽后水头损失可按1m H2O考虑;
       2、蒸汽压力大于水压0.05MPa以上;
      3、汽水混合加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
       4、汽水混合加热器适宜安装在水泵的吸水侧。


  生水加热器,生水混合加热器,湖南生水加热器,JRG生水加热器,JRG生水加热器尺寸



四、QSH汽水混合加热器安装与使用:
      1.汽水混合加热器可水平安装,也可以竖直向上安装,蒸汽入口应向上或水平;
      2.汽水混合加热器前后装设阀门、压力表及温度计,以便于观察和调节混合器工作状况;
      3.汽水混合加热器启动时,应先通水,再通汽;停机时,先关断汽源,再断水。

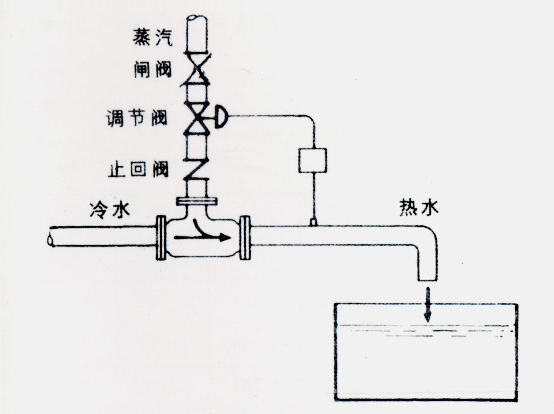

五、QSH汽水混合加热器典型应用

  汽水加热器,汽水混合加热器,湖南汽水混合加热器,QSH汽水混合加热器,QSH汽水混合加热器应用
