WK11温度自动控制系统

SEMEM_WK11温度自动控制系统

编辑 Dqi   来源 西门机电   浏览 更新 2018-12-19

产品描述:WK11温度自动控制系统是我公司自主开发的新型先进产品,目前已广泛应用于以汽或水为热媒或冷媒的烘干、冷却、制冷、采暖系统的温度控制.

产品介绍

WK11温度自动控制系统







一、WK11温度自动控制系统概述

 1.WK11温度自动控制系统是我公司自主开发的新型先进产品,目前已广泛应用于以汽或水为热媒或冷媒的烘干、冷却、制冷、采暖系统的温度控制;

 2.采用新型专家PID算法,调节管道阻力系数,即调节管道中流量,达到温度控制的目的;
 3.主要设备由温度控制主机、电动执行阀门、温度传感器等组成;
 4.电动阀门公称通径:DN25…DN100。





二、WK11温度自动控制系统工作原理
1.温度自动控制主机——是温度控制系统的核心部分,是实现温度控制的关键部件,自动整定现场的温度

     保持、速率、滞后时间等重要参数,接收温度传感器检测的温度信号,与设定的温度值比较,输出控制

     指令,指挥电动执行阀门开、停、关,同时显示设定的目标温度值、当前的检测温度值;
2.电动执行阀门——是执行部分,按照主机指令工作,调节管道阻力系数,即调节管道流量;
3.温度传感器——是检测传感部分,适时检测温度信号,传送给主机。





三、WK11温度自动控制系统功能特点
  温度自动控制系统 ——使换热或冷却系统的温控过程具有如下功能和特点:
 1.可任意设置为制热或制冷工作模式,适应制热系统温度控制,或制冷系统温度控制;
 2.可同时显示当前的检测温度值和设定的目标温度值。显示格式:××.× ℃,清晰直观;
 3.可任意设定目标温度值和报警温度值;
 4.可自动整定现场重要的滞后时间

     (※注)参数值,使每个温控调节系统均处于良好工作状态;
 5.当您希望与计算机中心联网时,可以在温度自动控制主机上技术升级实现。通讯串口:RS485;
 6.手动、自动操作选择,操作灵活。




四、WK11温度自动控制系统技术参数
1.电源:AC220V/AC380V 50HZ;
2.目标恒温值:-29℃~+116℃;

3.温度传感器:铂热电阻(Pt100);
4.电动执行阀门工作压力:一般流体≤1.6MPa, 饱和蒸汽≤1.3MPa, 过热蒸汽≤1.0MPa;
5.电动执行阀门工作温度:≤225
6.电动执行阀门材质:主体:铸钢 内组件:不锈钢。

注:当系环境温度高于上述温度时请告诉我们,可根据您的需要另外订制。





五、WK11温度自动控制系统型号系列

1WK11A温度自动控制系统(电源:AC220V 50HZ / 电磁阀)

WK11A-
25
32
40
50
65
口径DN(mm)
25
32
40
50
65

2.WK11B温度自动控制系统(电源:AC220V 50HZ / 电磁阀

WK11B-
65
80
100
125
150
口径DN(mm)
65
80
100
125
150

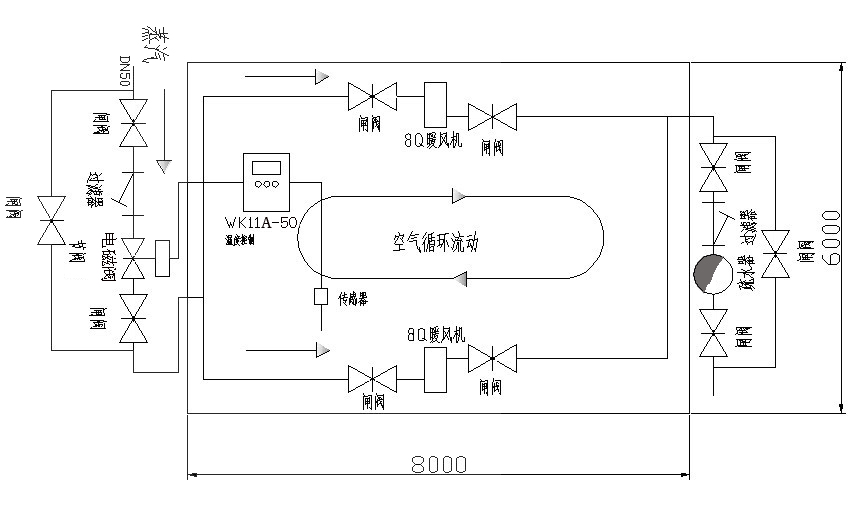

五、WK11温度自动控制系统应用
