汽水混合器应用
浏览

水箱蒸汽加热方案





基本方案



设备选型:

HJ浸没式汽水混合器


解决问题:
①没有噪音、没有振动、热效率99%;
②如果水箱补冷水、或自然冷却,水温下降,可以反复二次加热,没有温水浪费;
③设备使用寿命15年以上,一劳永逸。



系统示意图:






增值方案一



设备选型:

HJ浸没式汽水混合器+WK水温控制器


解决问题:

保持恒定水温。水温低于设定温度时,自动打开蒸汽阀;水温到达设定温度时,自动关闭蒸汽阀。



增值方案一系统:






增值方案二



设备选型:

HJ浸没式汽水混合器+TH水温水位控制器


解决问题:

保持恒定水温水位。水温低于设定温度时,自动打开蒸汽阀;水温到达设定温度时,自动关闭蒸汽阀,同时,水深低于设定水位时,自动打开冷水阀;水深到达设定水位时,自动关闭冷水阀。

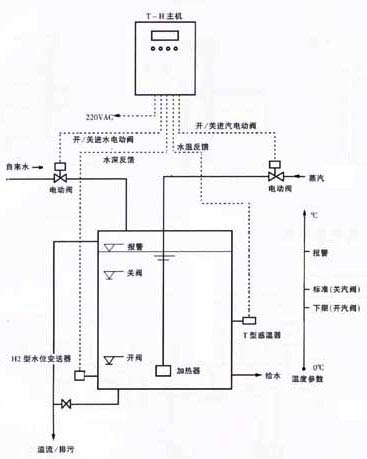

方案二系统:



方案系统

请致电:400-018-1846



系统设计

①根据加热水量、加热温度、加热时间、蒸汽形式、蒸汽工作压力等,计算系统参数。
②根据供水箱形状、水箱大小,选择HJ浸没式汽水混合器规格、数量。
③根据自动控制要求,选择WK水温控制器、或TH水温水位控制器。



注意事项:
①是否有足够有蒸汽供应能力。比如锅炉大小、或蒸汽总管大小。
②蒸汽支管大小。蒸汽支管太小,蒸汽输送能力不够,或者蒸汽压力损耗很大。
③热水箱位置:高位热水箱,可以自流供水;低位热水箱,需要另配热水泵加压供水。
④标配传感器:标配侧装式水温传感器、水位传感器,安装于热水箱侧面。根据现场条件,可选配顶装式水温传感器、水位传感器。
⑤传感器安装条件:新制热水箱,需要预留了传感器安装位置。如果是改造热水箱,有无传感器安装位置?如果是地下水池,是否方便在侧面安装传感器?



系统举例

现场条件:

1t蒸汽锅炉、0.4MPa饱和蒸汽、0.6MPa自来水(5℃)、10t热水箱(地面水泥池,长4m*宽2m*深1.5 m)。


现场要求:

1h内,加热水到60℃,全自动水温水位控制。
准确计算(参考饱和水和饱和水蒸气热力性质)



设备选型:
①根据热水池形状,适合安装2台HJ浸没式汽水混合器
②根据计算,选择HJ40浸没式汽水混合器
③蒸汽核对,锅炉能力足够;
④根据计算,应该安装DN65蒸汽总管;
⑤根据计算,应该安装DN50冷水总管;
⑥自动控制,选择H50-T65型水温水位控制器;
⑦传感器,根据热水池特征,应选配顶装式水温传感器。



方案系统图



水箱蒸汽加热方案
