  容器罐蒸汽加热方案



容器罐加热



方案概述

        在化工企业中,很多低粘度的化学溶剂只有加热才能发生反应,或者维持设定的温度才能使其不变质。我公司为用户设计了一套利用管道式QSH汽水混合加热器给化学容器加热的方案,以供用户参考。



1、加热方案

      采用管道式QSH汽水混合加热器,循环加热容器加热水,实现容器加热或保温。



2、方案要点

       QSH汽水混合加热器,WK水温控制器,热水循环泵。



3、工作原理

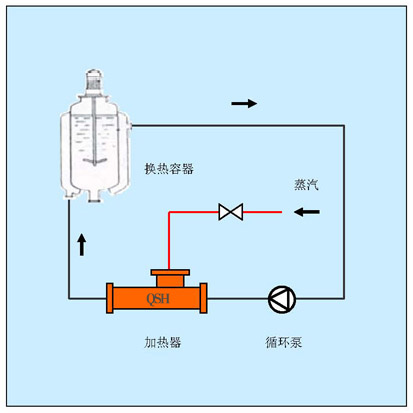

        如上图示系统结构,容器外层是加热或保温水包。工作过程中,热水循环泵抽出加热水包的低温水,经过QSH汽水混合加热器后,再回到容器外层的加热水包,循环加热。如果容器内物体对加热或保温水的温度要求严格,可以加装WK水温控制器



4、QSH汽水混合加热器

        选配合适的QSH汽水混合加热器,首先根据容器内物体,允许水包水的温度差、及总耗热量要求,计算出循环水流量。热水循环泵也参照按这个流量选配。



5、WK水温控制器

       在这个加热系统中,循环水温度,是通过调节蒸汽阀门开度实现。WK水温控制器,可以设定水温值,自动调节蒸汽阀门开度,实现恒温要求。
