高温污水热能回收方案

(SSH水水混合加热器应用)
高温污水热能回收



现场需求:

       锅炉在运行中,由于锅水不断地的蒸发、浓缩,锅水中的含盐量将不断的增加。同时,锅炉底部的炉水所含的泥渣、水垢等沉积物的浓度也将越来越高。通过定期排污或连续排污,可使锅炉内的泥渣等沉积物随炉水排出炉外,防止锅筒中集结水垢,影响锅炉的水循环和热效率,从而保证锅炉平稳、经济的运行。但是,锅炉污水中除含有少量的水垢、泥沙等沉积物外,绝大部分是含有大量热能的软化水。这部分水的排放会造成热能和水资源的浪费。如何对其加以利用,使企业节能降噪,增大效益。这里给出了其中一条经济、简捷的利用途径,即回收热能用于采暖。



锅炉污水含有大量的热能,下表为不同压力下炉水对应的热焓值:

序号 压力
(Mpa)
炉水温度
(℃)
炉水热焓值
(Kj/kg)
蒸汽热焓值
(Kj/kg)
1 1 179.8 762.84 2777.67
2 1.1 184 781.35 2781.21
3 1.2 188 798.64 2784.29
4 1.3 191.6 814.89 2786.99
5 1.6 201.4 858.69 2793.29
6 2.5 223.9 961.96 2800.9
7 4 250.3 1087.2 2800.53
8 5.3 267.6 1172.9 2791.7
9 6.4 279.8 1235.8 2780.6




 基本方案



1.设备选型

SSH水水混合加热器



2.解决问题

       一般地,锅炉排污水量要远远小于采暖循环水量,因此可以将锅炉排污水通过一个汽水混合器直接接入循环水管道。具体连接见下图。

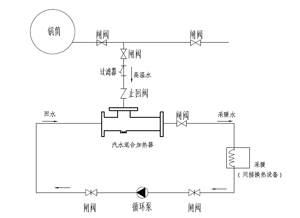

3.系统示意图







增值方案



1.设备选型

 SSH水水混合加热器+WK系列水温控制器



2.解决问题

       保持恒定水温。水温低于设定温度时,自动打开蒸汽阀;水温到达设定温度时,自动关闭蒸汽阀。

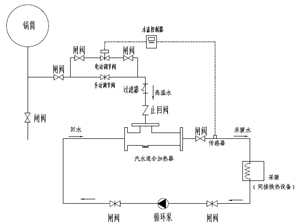

3.增值方案系统示意图

  高温污水热能回收方案



增值系统举例

       以一台20t的锅炉为例,排污率按3%计算,排污水量为0.6t/h,水温为180℃,热焓值为762kj/kg,大约可以供1500㎡采暖。而采暖循环水量为4.5t/h(按照95℃~70标准采暖) 选型:一台SSH-65-4.5水水混合加热器可以满足工况要求。
