      蒸汽采暖水加热方案



    采暖水加热方案



    现场需求:

          在冬季,很多偏冷地区的厂房,居民楼需要集中供暖。以下为我公司客户常用的使用方案,现展示出来方便用户参考。

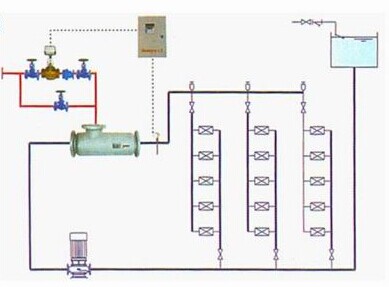

    完整方案

    设备选型:

    1:强磁防垢器

    2:恒温控制器

    3:Y3型过滤器

    4:蒸汽调节阀

    5:止回阀

    6:QSH管道式汽水混合器

    7:抽水泵

    8:T1-5型温度变送器



    实现原理:

          T1-5温度变送器安装在QSH管道式汽水混合器的出水侧,检测出水温度,并将温度信号反馈给恒温控制主机,恒温控制主机根据水温信号,通过控制蒸汽调节阀的开度,控制流入QSH汽水混合器的蒸汽流量。当检测到水温低时,则蒸汽阀门开大,使蒸汽流量加大。由于蒸汽管道多为多管道式,容易发生堵塞,降低了供暖效率,所以在蒸汽管道上加装强磁防垢器提高水质,使其不易堵塞。原水在QSH管道式汽水混合器内加热后,由抽水泵送至散热器,完成供暖。在散热器内完成热交换的水经循环管道又进入QSH汽水混合器加热。



    解决问题:

    ①没有噪音、没有振动、热效率99%;

    ②为用户提供温度恒定的暖气。无需人工值守,自动控制。

    ③设备使用寿命15年以上,一劳永逸。



    完整方案系统:



     采暖水方案,采暖水加热方案,蒸汽加热水采暖方案
