蒸汽采暖风机方案

SEMEM_蒸汽采暖风机方案

更新 2020-07-01   阅读   点赞

方案描述:高大空间厂房、车间采暖使用能耗低、安装简单的蒸汽暖风机采暖系统既经济又环保,西门机电持术工程师并免费为您设计厂房、车间蒸汽采暖系统!

方案介绍

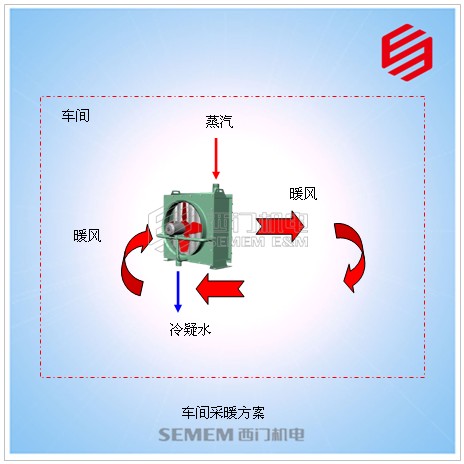

SEMEM_蒸汽采暖风机方案
(XQ型蒸汽暖风机应用)



  方案说明

    随着工业水平的不断发展,冬天为了使高大厂房内的温度既满足生产要求,又能降低能耗、减少成本。通常使用蒸汽暖风机热水暖风机进行采暖,这是既经济又环保的方案。现以我司为成武泰轮橡胶厂设计的蒸汽车间供暖方案供大家参考。



  参考方案

  1. 现场条件

     厂      房: 长120米、宽30米、高4米;

                      10米/跨、共3跨;

     热      媒: 0.1MPa饱和蒸汽,

     环境温度: 冬季室外零下15℃,



  2.  解决问题

    利用蒸汽采暖,保持车间内温度15-20℃;



  3. 方案设计

 根据我们多年的设计、制造经验,参考《工业建筑体积热指标》进行计算:



建 筑 名 称 V103m3 q1 q2
机加工类车间 5——10 0.64——0.52 0.47——0.20
10——15 0.52——0.47 0.29——0.17
50——100 0.47——0.44 0.17——0.14
100——200 0.44——0.41 0.14——0.09
木 工 车间 <5 0.7——0.64 0.7——0.58
5——10 0.64——0.52 0.58——0.52
10——50 0.52——0.47 0.52——0.47



 a. 计算采暖体积:  V=120*30*4=14400 m3

 b. 计算热负荷   查体积热指标: q1=0.52   q2=0.29

     Q=1.2V×(q1+q2)×(t1-t2)÷1000

         =1.2*14400*(0.52+0.29)(15+15)÷1000=419.9KW

 c. 确定暖风机型号:XQ-40蒸汽暖风机

 d. 确定暖风机数量

     根据XQ-40蒸汽暖风机的散热量是24.3KW

     n=419.9/24.3/0.7=24.6台    取整数24台(注:0.7为蒸汽散热有效系数)

    如您在使用蒸汽或热水采暖中有任何需要,请致电400-018-1846,我们将竭诚为您服务。








编辑 Ref (本文版权所有,请勿复制商用)
