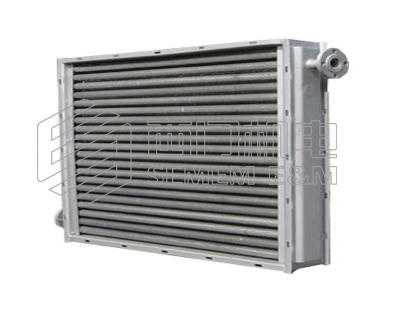

SLZ烘房散热器

SEMEM_SLZ烘房散热器

更新 2022-03-30   阅读   点赞

产品描述:食品、药品等工业生产中,用烘房散热器对产品进行烘干,烘干散热器采用钢铝复合材质。具有光滑无毛刺、易清洗、防腐蚀性能高、在长期的冷热工况下不易变形等优点。很好地解决了广大用户 ...

产品介绍

SEMEM_SLZ烘房散热器
(钢铝复合翅片管散热器)

 SLZ烘房散热器


一、SLZ烘房散热器概述

  1.SLZ烘房散热器的翅片管采用整体轧铝制翅片工艺,光滑无毛刺,无皱折,易清洗,在采暖空调工程

       中进行湿式冷却时易排除翅片外表的凝结水,在干燥加热及其它热交换场合不易结尘、结垢;

  2.SLZ烘房散热器由碳钢框架、钢铝复合翅片散热排管组成,散热排管采用框架固定,结构紧凑,气密

       性好,安装方便;

  3.SLZ烘房散热器是采用钢管铝翅片管束组成,在顺气流方向分二排、三排两种,共有37种型号;
  4.烘干散热器的工作热介质可以为蒸汽或热水,蒸汽(≤1.0MPa),热水(≤160℃);
  5.烘干散热器具有传热性能好、强度高、流动损失小、防腐蚀性能高,在长期的冷热工况下不易变形,

      工作寿命长等优点;
  6.SLZ烘房用蒸汽散热器主要用于热风采暖、空气调节及干燥装置的空气加热系统中,是热风装置中的

       主要设备,在当前的工矿企业,各大型建筑物的采暖通风系统中广泛应用;
  7.SLZ烘房散热器型号表示说明:SLZ①×②/③
                                                          ①、 ②—分别为散热器长,宽尺寸分米化整

                                                          ③—表示散热管的排数

       举例:SLZ12×5/3表示:表面长1200mm,宽500,由3排散热管组成。



二、SLZ烘房散热器特点

  1.结构紧凑:采用钢管铝翅片管束,接触紧密,散热性能好;
  2.节约成本:价格远低于热风炉的价格,其性能价格比高;
  3.精心加工:加工技术先进,严格的质保体系,严格组织、精心加工;
  4.便于安装:安装、使用、维护简单方便,劳动强度低;
  5.钢铝轧制:散热翅片管由钢铝复合管整体轧制而成,无接触热阻,强度高,耐热震和机械震动,

       热膨胀性能好,且具有可观的扩展换热面。



SLZ烘房散热器参数




三、SLZ烘房散热器技术参数

表一.SLZ烘房散热器基性能在不同工况下实验公式

型  号 规 格

传热系数(Kcal/m³·h·℃)

空气阻力△H(Pa)

SLZ

B×A/2

  K=13.1(Vr)0.24(蒸汽)

△H=1.71(Vr)1.67

  K=14.2(Vr)0.4(热水)

B×A/3

  K=13.0(Vr)0.43(蒸汽)

△H=3.03(Vr)1.62

  K=12.5(Vr)0.29(热水)



表二.SLZ烘房散热器散热面积F(m²)、通风净截面积Ff(m²)、参考重量W(Kg)、安装尺寸等一览表

型  号

通风净截

面积(m2)

散热面

积(m2)

热媒

管 束

数(根)

尺      寸(mm)

连 接

管(寸)

重量

(kg)

A

B

A1

B1

A2

B2

A3

B3

C

SLZ5×5/3

0.08

8.6

























26

400

400

440

440

470

470

500

500

180

1 1/4"

33

SLZ5×5/2

0.08

5.7

17

150

24

SLZ10×5/3

0.17

18.3

26

900

940

970

1000

180

58

SLZ10×5/2

0.17

12

17

150

32

SLZ12×5/3

0.20

22.3

26

1100

1140

1170

1200

180

74

SLZ12×5/2

0.20

14.7

17

150

52

SLZ6×6/3

0.12

12.9

32

500

500

540

540

570

570

600

600

180

1 1/2"

46

SLZ6×6/2

0.12

8.5

21

150

32

SLZ10×6/3

0.21

22.5

32

900

940

970

1000

180

72

SLZ10×6/2

0.21

14.8

21

150

50

SLZ12×6/3

0.25

27.3

32

1100

1140

1170

1200

180

68

SLZ12×6/2

0.25

17.9

21

150

47

SLZ15×6/3

0.31

34.5

32

1400

1440

1470

1500

180

98

SLZ15×6/2

0.31

22.7

21

150

68

SLZ24×6/3

0.51

56.1

32

2300

2340

2370

2400

180

152

SLZ24×6/2

0.51

36.9

21

150

106

SLZ7×7/3

0.16

18.3

38

600

600

640

640

670

670

700

700

180

2"

61

SLZ7×7/2

0.16

12

25

150

42

SLZ10×7/3

0.24

26.7

38

900

940

970

1000

180

82

SLZ10×7/2

0.24

17.7

25

150

58

SLZ12×7/3

0.32

36.1

38

1200

1240

1270

1300

180

94

SLZ12×7/2

0.32

23.2

25

150

62

SLZ14×7/3

0.35

38.2

38

1300

1340

1370

1400

180

115

SLZ14×7/2

0.35

25.1

25

150

78

SLZ15×7/3

0.37

41.1

38

1400

1440

1470

1500

180

114

SLZ15×7/2

0.37

27

25

150

76

SLZ17×7/3

0.42

46.7

38

1600

1640

1670

1700

180

128

SLZ17×7/2

0.42

30.8

25

150

88

SLZ22×7/3

0.55

61

38

2100

2140

2170

2200

180

154

SLZ22×7/2

0.55

40.1

25

150

104

SLZ15×10/3

0.54

60.5

56

900

1400

940

1440

970

1470

1000

1500

180

2.5"

177

SLZ15×10/2

0.54

39.9

37

150

118

SLZ17×10/3

0.62

68.9

56

1600

1640

1670

1700

180

182

SLZ17×10/2

0.62

45.5

37

150

124

SLZ20×10/3

0.74

81.5

56

1900

1940

1970

2000

180

210

SLZ20×10/2

0.74

53.6

37

150

144

SLZ14×8/2

0.40

29.1

29

700

1300

740

1340

770

1370

800

1400

150

2"

82
