      饲料加工过程中,需要将刚从膨化机挤出的饲料水份在22%以上的颗粒,快速降到水份10%左右,才能保证产品质量合格。采用翅片管蒸汽散热器作为饲料干燥设备,能满足饲料干燥过程中的温度、湿度需要。以下是我司为双胞胎饲料集团长沙分公司设计的方案,供大家参考:





方案参考

1.  现场环境:

   热  媒:0.6Mpa饱和蒸汽         环境温度:15℃

   烘房尺寸:长20M、宽3、高2.5M;



 2. 解决问题:

  a. 翅片管散热器出风口温度达到90-100度左右;

  b. 3-4分钟内烘干饲料70-80kg,水份从15%降到10%;

  c. 翅片管换热器安装尺寸长1000mm、宽1000mm;

  d. 翅片管散热器使用寿命长,一劳永逸。



3.方案设计:

  根据我们多年的设计、生产经验,参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论,设计如下:

项    目

数   据

单   位

备   注

蒸 汽 压 力

0.6

Mpa



蒸 汽 温 度

164.983



进 风 密 度

1.183

Kg/m3

(15℃干空气)

风             量

5400

m3/h





6388.2

Kg/h





1.77

Kg/s











进 风 温 度

15



进风比热容

1.0112

Kj/Kg•K

(15℃干空气)

出 风 温 度

100



出风比热容

1.022

Kj/Kg•K

(100℃干空气)

供    热   量

561893.3

Kj/h





134295.72

KCal/h



平 均 温 差

122.48



总散热面积

61.25

m2











饲 料 重 量

0.08

t



烘干前含水量

15

%



烘干后含水量

10

%



烘 干 时 间

0.05

h



烘 干 热 量

340

kcal





6800

kcal/h



散热器通风口长

940

mm

1000

散热器通风口宽

940

mm

1000

通 风 面 积

0.88

m2



净    面   比

0.61





通风净截面积

0.542

m2



实际空气重量流速

3.28

Kg/m2*s



传 热 系 数

18.81

Kcal/m2*h*℃











表面散热管

16.21





16.00



一排散热管散热面积

15.68

m2



散热器排数

3.91





单台散热管长度

47.00

m



散热器散热面积

46.06

m2



散 热 器 台 数

1.3

2台SRQ10*10D



2





 4、设备选型

    根据客户现场环境与要求,建议选配2台SRQ10*10D翅片管散热器叠加使用,可满足现场需要。

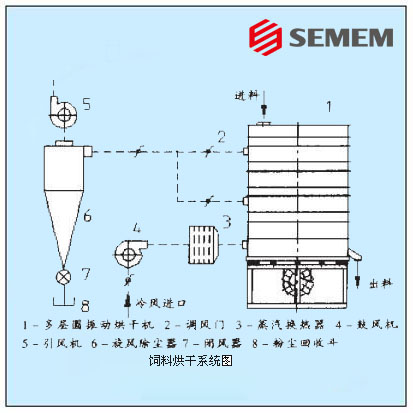

 5、饲料烘干系统示意图:
