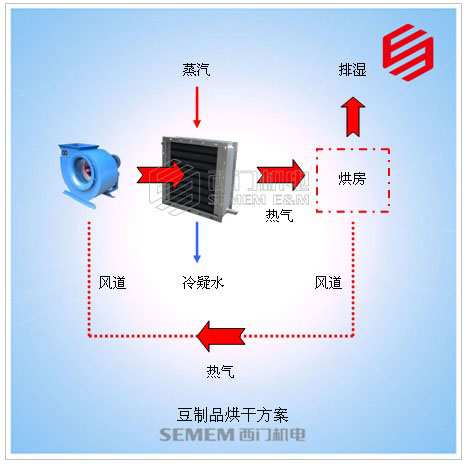

腐竹豆制品烘干方案
浏览







方案说明

      腐竹、豆腐干等豆制品在加工过程中,需要快速脱水。为满足广大用户需要,我公司专门研制出腐竹烘房翅片管换热器。蒸汽烘干房温度能够达到90℃,可满足广大豆制品加工用户的温度、湿度、环保节能,产品颜色正、味道好的需要。



方案参考:

1.现场条件:
   热媒:0.6MPa饱和蒸汽

   腐竹:约400kg

   烘房:  6间(每间尺寸:长3.5mx宽2.7mx高2.5m)



2. 解决问题:

   a. 6小时左右将腐竹烘干到150KG;

   b. 蒸汽烘干暖风机热工性能好,承压高,耐腐蚀,安装简单和投资少;

   c. 蒸汽散热器使用寿命长,一劳永逸。


3.方案设计:

   根据我们多年的设计、生产经验,参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论,设计如下:

序 号 项      目 数    据 单  位 备  注
1 蒸 汽 压 力 0.6  Mpa
2 蒸 汽 温 度 158
3 进 风 密 度 1.185 Kg/m3 (15℃干空气)
4 风              量 4150 m3/h
5   4917.75 Kg/h
6   1.37  Kg/s
7
8 空气重量流速Vr 8.00  Kg/m2•s 经济流速
9 通风净截面积 0.17
10 净   面    比 0.61
11 通 风 面 积 0.28  m2
12
13 传 热 系 数K 32.41  Kcal/m2*h*℃
14 进 风 温 度 15
15 进风比热容 1.013 Kj/Kg•K (15℃干空气)
16 出 风 温 度 60
17 出风比热容 1.017 Kj/Kg•K (70℃干空气)
18 供     热    量 220762.7  Kj/h
19   52763.56  KCal/h
20
21 烘干前重量 400.00  kg
22 烘干后重量 150.00  kg
23 烘 干 时 间 6.00  h
24 烘干水分温升热量 11250.00  kcal
25   156.25  kcal/h
26
27 气化潜热量 1875.53  kcal/h 2260kj/kg
28
29 平 均 温 差 120.50
30 总散热面积 14.03  m2
31
32 通 风 口 长 610.00  mm 670
33 通 风 口 宽 610  mm 670
34 实际通风面积 0.37  m2
35 净    面    比 0.61
36 实际通风净截面积 0.23  m2
37 实际空气重量流速 5.99  Kg/m2•s
38
39 表 面 管 数 10.52
40   10
41 单台散热面积 17.34  m2
42 散热器台数 0.81  1台HQ-5
43   1
44 蒸 汽 耗 量 83  kg/h



4.设备选型:

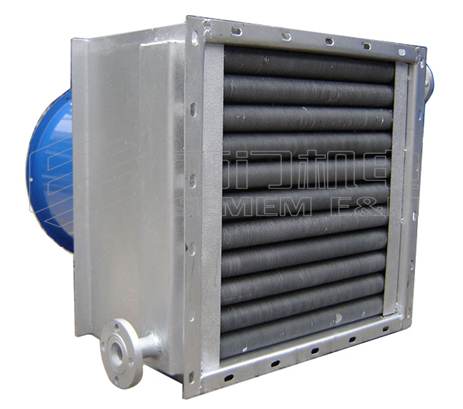

 根据客户现场环境与要求,建议选配1台HQ-5的烘干暖风机,可满足现场需要。
