烘房蒸汽暖风机方案

SEMEM_烘房蒸汽暖风机方案

更新 2020-07-01   阅读   点赞

方案描述:造纸、化工、木材、食品工业的烘干工艺中,专业工程师为您生产的烘房暖风机,承压高、传热效果好、噪音低、结构简单,安装方便,是大小烘房的理想设备。

方案介绍

SEMEM_烘房蒸汽暖风机方案

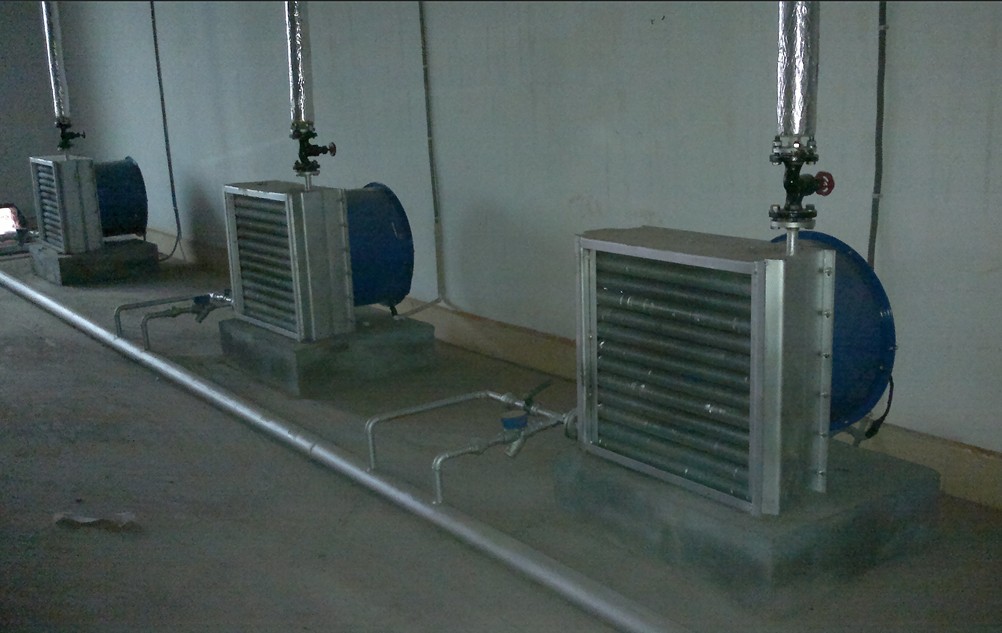

(HQ型蒸汽暖风机应用)





一、 方案概述:

       食品、药材、木材和烟草等产品加工过程中需要快速干燥,采用蒸汽烘房暖风机强制循环烘房内的空气,将烘房内的温度快速升到目标值,从而快速干燥产品。配套WK11温度自动控制系统,可以自动设定烘房温度值,超过或低于目标温度值,保护装置发出报警信号并关闭或开启蒸汽阀门。



二、 设计说明:

       食品、药品等产品烘干的热媒一般是蒸汽和热水,当热媒为蒸汽时,建议选用HQ型烘干暖风机;热媒为热水时,建议选用HGS型烘干暖风机。具体型号和数量,根据烘房的现场情况选择HQ型或HGS型烘干暖风机,适用于温度低于120℃,允许空气循环,不含灰尘,易燃性的气体的烘干房使用。

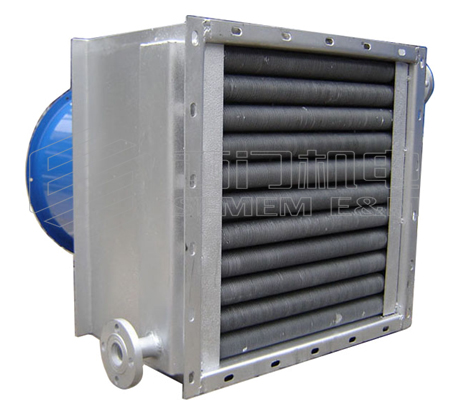

HQ型烘干暖风机



三、方案参考:

1.现场参数:

   热媒:0.4MPa(饱和蒸汽)

   烘房:长20米X宽5米X高3米

   烘干产品:药材。



2.客户要求:

  烘干药材2T/H,将含水量从15%降到5%,烘房温度保持在70℃。



3.方案设计:

a.确定暖风机型号: 根据现场热媒是蒸汽,建议选择HQ型烘干暖风机

b.确定暖风机的数量:

(1) 计算水份升温需要热量:

        Q1=CMΔT=1×2×1000×(15-5)%×(70-10)=12000Kcal/h

(2) 计算水汽化潜热量:

    查水在常压70℃时的汽化潜热是2335kj/kg

    Q2=汽化潜热×M=2335×2×1000×(15-5)%=111615Kcal/h

(3)空气升温需要热量:

   Q3=V×[C2(t2+273)-C1(t1+273)]=5398Kcal/h

(4)总热量:

   Q=Q1+Q2+Q3=129013Kcal/h

     查HQ型暖风机性能参数表得;HQ-5型暖风机的散热量在0.1MPa时是35100Kcal/h;

      暖风机数量N=129013/351000=3.68台,选取整数4台。

     如对以上方案感兴趣,请致电400-018-1846,我们竭诚为您服务。
