方案说明

    工业生产过程中需要将高温空气降温、或回收利用空气中的高温热量，用空气冷却水等满足工艺与生产需要。因此采用热惰性小、升温快、安装简单、投资少的工业散热器，可大大提高生产效率、降低生产成本。现以我司为某化工厂设计的工业用散热器水冷风方案供大家参考:





方案参考

1. 现场条件：

   风     量：4000m3/h                  进风温度：34℃

   冷     媒：自来水21℃



2. 解决问题：

  a. 4000m3/h的风从32度冷却到27℃;

  b.自来水出水温度22℃ ；

  c.  工业散热器热工性能好，承压高，安装简单和投资少；

  d. 工业用散热器使用寿命长，一劳永逸。



3. 方案设计：

   根据我们多年的设计、生产经验，参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：

进 风 密 度	1.113	Kg/m3	34℃
进 风 风 量	4000	m3/h
	4452	Kg/h
	1.24	Kg/s
进 风 温 度	34.00	℃
进风比热容	1.013	Kj/Kg•K	34℃干空气
出 风 温 度	27.00	℃
出风比热容	1.013	Kj/Kg•K	27℃干空气
制   冷  量	8.77	Kj/s
	7545.20	KCal/h
进 水 温 度	21	℃
出 水 温 度	22	℃	设
水    流    量	6.0	t/h
空气重量流速	5	Kg/m2•s	经济流速
通风净截面积	0.25	m2
净    面   比	0.53
通 风 面 积	0.47	m2
平 均 温 差	9	℃
水 流 速 度	0.6	m/s	经济流速
传 热 系 数	26.57	KCal/m2•h•℃	22
总散热面积	32.00	m2
水 流 面 积	2794.52	mm2
散热管内径	14	mm	φ18
	153.86	mm2
表 面 管 数	18.16	根
	18	根
实际通风面宽	756	mm	816
实际通风面长	617	mm	677
实际通风面积	0.47	m2
一排散热面积	7.1	m2
散热器排数	4.5	排	GLⅡ6-18-24
	6	排
风阻	10	mm水柱
	102	PA
参考重量	144	kg



4. 设备选型：

   根据客户现场情况和对系统工艺的要求，计算出需要释放热量7545.20 KCal/h，冷水流量6t/h，可满足将4000m3/h的风从32度冷却到27度。

配GLⅡ6-18-24翅片散热器1台。

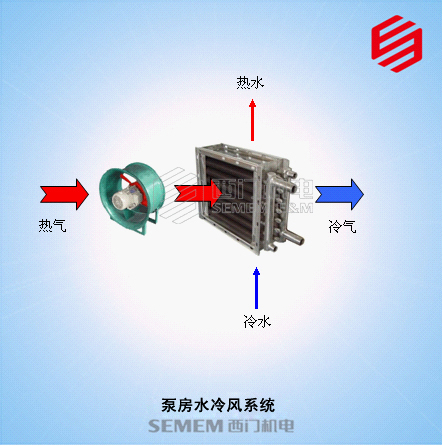

5.工业水冷风系统示意:
