烘干房散热器典例分析
来源 西门机械   编辑 Tang   浏览 发布 2019-11-28

 烘干房散热器典例分析



        烘干房散热器是由多孔板外框和翅片散热排管组成的联合机组,是烘房空气加热的核心设备,适用于各种大小烘房。物料中的水是由结合水和游离水组成,烘干时先蒸发出游离水,然后是结合水,每种物料的脱水程度不一样,所以选型时的一个重要参数就是前后脱水量或烘房目标温度,西门小编在这里就分享几个烘干案例。

        一、竹制品烘干。

        竹制品是指以楠竹为原料加工制造的产品,在生产过程中新鲜的竹子含水量高,容易长虫发霉。必须经过煮蔑——烤蔑——压蔑——涂胶等工序才能为生产所用,如何在烤蔑的工序中快速烘干便成为各个生产厂家最关心的问题。

        现场工况:烘房尺寸5米×1.2米×2.5米,烘干温度120度,烘干时间3天,每天烘干8小时,蒸汽压力1.0MPa(饱和)。

        经过分析,建议选择1台SRZ12×7D烘干房散热器,配风量5800立方米/小时耐高温风机。


         二、豆制品烘干。

        烘干是豆制品加工的最重要工序之一。

        现场工况:热媒:0.6MPa饱和蒸汽,烘干温度要求从常温(15度)到80度,20-30分钟内烘干100kg的豆制品,烘干水量要求35%烘干到10%,散热器安装尺寸要求长0.8米,宽0.7米,循环风量大概是5400m3/h。

        照上述设计计算:配烘干房散热器2台型号SRZ7*6D散热器叠起来使用,外形尺寸长776mm,宽688mm,厚度170 mm,单台散热面积17.89平米,表面管数10根,配4-72-4A离心风机。

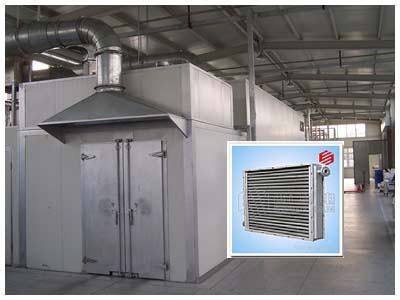

蒸汽散热器

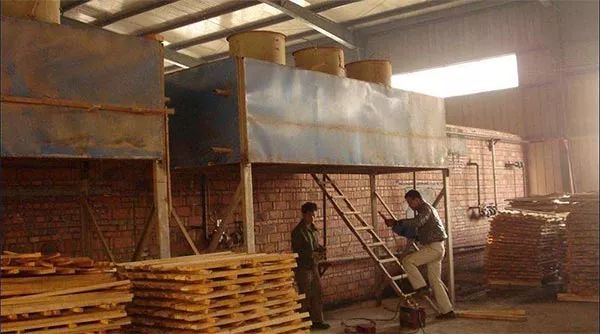

        三、木材烘干。

        现场工况:用于木材烘干,做内循环(12次/小时),烘房尺寸11m*10m*5m,蒸汽压力5kg(饱和),要求烘房温度快速达到80℃。

        设计气体流量:6600m3/h、进风温度15℃;出风温度需满足80℃,计算出释放热量126208.98KCal/h;

        按照上述设计计算:需配2台SRZ7×6D蒸汽烘干房散热器,一台耐高温风机SF4G-2。
