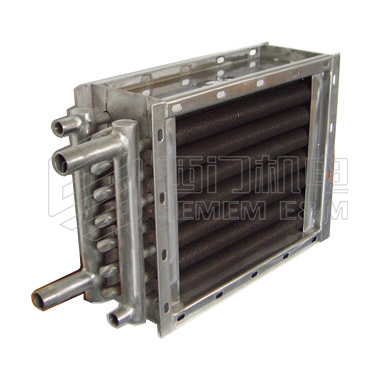

热水散热器散热量计算方法





       散热量是散热器的一项重要技术参数,每一种散热器出厂时都标有标准散热量(即△T=64.5℃时的散热量)。但是工程所提供的热媒条件不同,因此我们必须根据工程所提供的热媒条件,如进水温度、出水温度和室内温度,计算出温差△T,然后根据各种不同的温差来计算散热量,△T的计算公式:△T=(进水温度+出水温度)/2-室内温度。现介绍几种简单的热水散热器散热量计算方法。


       一、根据散热器热工检验报告中,散热量与计算温差的关系式来计算。在热工检验报告中给出一个计算公式Q=m×△Tn,m和n在检验报告中已定,△T可根据工程给的技术参数来计算,例:铜铝复合74×60的热工计算公式(十柱)是:Q=5.8259×△T(十柱),标准散热热量:
1.当进水温度95℃,出水温度70℃,室内温度18℃时: △T =(95℃+70℃)/2-18℃=64.5℃    十柱散热量:   Q=5.8259×64.5=1221.4W    每柱散热量   1224.4 W÷10柱=122 W/柱
2.当进水温度80℃,出水温度60℃,室内温度18℃时:    △T =(80℃+60℃)/2-18℃=52℃    十柱散热量:    Q=5.8259×52=926W    每柱散热量    926W÷10柱=92.6W/柱
3.当进水温度70℃,出水温度50℃,室内温度18℃时:    △T =(70℃+50℃)/2-18℃=42℃    十柱散热量:    Q=5.8259×42  =704.4W    每柱散热量   704.4W ÷10柱=70.4W/柱


       二、从检验报告中的散热量与计算温差的关系曲线图像中找出散热量:我们先在横坐标上找出温差,例如64.5℃,然后从这一点垂直向上与曲线相交M点,从M点向左水平延伸与竖坐标相交的那一点,就是它的散热量(W)。


       三、利用传热系数Q=K·F·△T    一般来说△T已经计算出来,F是散热面积,传热系数K,可通过类似散热器中计算出来或者从经验得到的,这种计算方法一般用在还没有经过热工检验,正在试制的散热器中。一般热工计算都采用检验报告中散热量与计算温度的关系来计算。
