蒸汽翅片管式换热器的翅片如何选择?

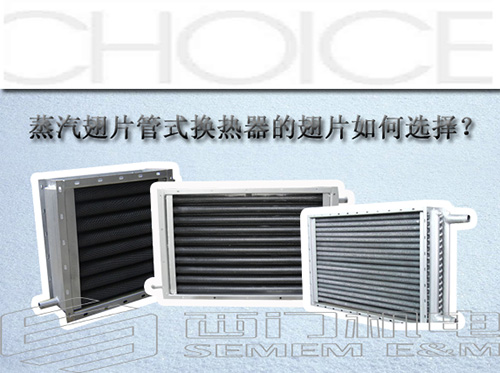

       蒸汽翅片管式换热器顾名思义是用蒸汽进行热交换的翅片换热器。其基本结构是由钢制外框加散热排管组成的,其换热的核心部位是翅片管,通常翅片管的加工方法有多种,有钎焊的,有镶嵌的,有绕片的,还有轧片的,还有套片的。种类非常多,应用场合也有所不同。每一种加工方法里可能还有好多小类,如绕片,就有L/LL之分。它们之间的区别就是后一圈翅片压住前一片还是前两片翅片的问题。至于如何选择,请听下面详细分解。


       当翅片被“根植”在光管表面上以后,在由管内向管外传热的情况下,热量将从翅片根部沿翅片高度向外传递,同时不断地以对流换热的方式传给周围的流体,其结果就使得翅片温度沿高度方向逐渐下降。翅片温度沿高度方向逐渐下降,说明翅片温度与周围流体温度的差值在逐渐缩小,单位面积的换热量在逐渐缩小。这样,翅片表面积对增强换热的有效性在下降。翅片越高,其增加的面积对换热的“贡献”就越小。


       对于工程上常用的高频焊翅片管,当翅高为15mm时,翅片效率为0.8左右,而当翅高为20mm时,则翅片效率降为0.7左右。这说明,选择15mm的翅高是合适的,若选取20mm以上的翅高,则要特别小心,由于其翅片效率太低,一般不被采用。对于空冷器上用的铝翅片,由于铝的导热系数远远高于碳钢,其翅片效率较高,将翅片高度提高至22-25mm也是可以接受的。


       选取小的节距,可有效地增加翅化比。但在选择节距时,也要特别小心。应考虑的因素有:绕流气体的性质及积灰的可能性。可分为三种情况:第一,积灰特别严重的场合,例如:钢铁厂的电炉,转炉,及某些工业窑炉的排气,含灰量很大,如果用翅片管换热,一定要选用大的翅片节距。例如节距在10mm以上,还要辅之以合理的排灰设计及选用吹灰器。


       第二种情况是积灰不一定很严重,但也要给于重视的场合,例如:电站锅炉和工业锅炉的排气,翅片节距采用8mm左右比较合适,但要辅之以具有自吹灰能力的设计方案。第三种情况是没有积灰或积灰轻微的场合,例如燃烧天然气设备的排气,或空气冷却器,其翅片节距选择4-6mm是可以的。对于铝制的空冷器,其翅片节距往往在3mm左右。


       翅片厚度的选择主要考虑绕流气体的腐蚀性和摩损。对于腐蚀和摩损严重的场合,可选用较厚的翅片。
