空气热交换器安装三大典型方式
编辑 Ref   来源 西门机电   浏览 发布 2013-10-29



空气热交换器安装方式多种多样,应用最典型的是哪几种?它们各自又有什么利弊吗?

空气热交换器安装有三大典型方式:1、并联方式安装;2、并联的同程系统;3、分集水器式安装。

空气热交换器并联安装
        此种安装方式要求每组换热器都需要安装两个温控阀,或者安装水力平衡阀门。两个温控阀门的上端阀门可做为开关阀,下端的阀门为水力平衡阀门,用来调节水流量,以避免离水泵较近的换热器水流量大,而较远的换热水流量小的问题。

空气热交换器 并联安装示意图



空气热交换器并联的同程系统安装

        并联同程系统其特点是和并联异程基本上一样的。但是在运行原理有差别,简单的说,叫做先供后回,就是前端第一组换热器的回水暂不向主管道循环,而是往下继续走,连接下一组换热器的回水管,依次类推…从最末端换热器拉出一根回水管路,回到主管道的回水管上。系统每组换热器的水流量基本上是相同的,系统非常平衡,一般不会出现末端不热的现象。可以说是一种水力系统平衡最佳的方式。

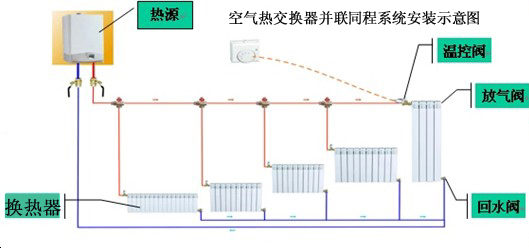

空气热交换器 并联同程系统安装示意图



空气热交换器分集水器式安装
        分集水器式也叫章鱼式管路系统,它的特点是:锅炉进出口分别通过分水器和集水器与各组并联散热器连接,各并联管路间的水力平衡通过分水器上的阀门进行调节来平衡各环路的阻力,可分室温度控制。管材铺设于地板下,是一种比较美观的连接方式,但管材用的比较多。
分集水器式管路系统能实现地下无接头,由于整管埋设可做保温,既节能又保护地板,同时也可避免接头多带来的隐患。主要用料为:PPR铝塑管。

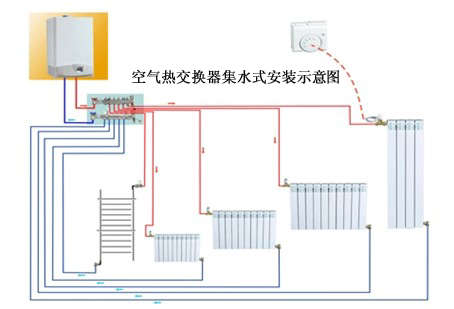

空气热交换器 分集水器式安装示意图



        如果您对空气热交换器有兴趣或疑问,拨打400-018-1846,西门机电专业客服将为您提供优质的咨询服务。



点击了解>>空气热交换器   详情
