如何选择节能高效翅片散热器
  编辑 Ref   浏览 发布 2013-10-31

如何选择节能高效翅片散热器

      供暖的翅片式散热器的生产大国和使用大国,总体来说市面上翅片式散热器的类型很多,从材质上分有钢制、铸铁、铝制、铜质和塑料的5种。从形式上分有柱型、板型、翼型、柱翼型、板翼型、扁管型、串片型、翅片管型、对流型、复合型、组合型等。而翅片式散热器与节能环保联系到一起是当前全世界都很关注的大问题。而像像北京等一些大城市甚至要建筑节能65%。我国目前的采暖能耗很大,约为发达国家的3倍,新型翅片式散热器的节能应引起高度重视。

     翅片式散热器的节能效果主要从散热器水容量、散热器高度及组装片数、接管方式、散热器外表涂层、材质、金属热强度指标、生产条件都有体现。如何做到现阶段最大限度的节能高效是西门机电一直以来的研发目标之一,经过长期的研究西门机电推出S型铜质散热器。铜管绕铜片构成“s”型弯管直通式结构的铜制散热器,进出总管在散热器两侧,气密框架、安装方便。工作介质最适于蒸汽热源;耐高温、热工性能好、经久耐用。

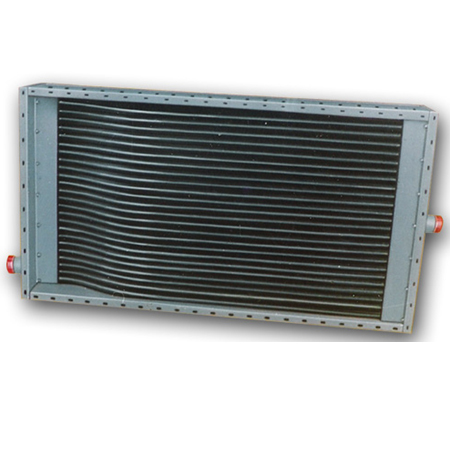

     S型铜制散热器概述

      1.S型铜制散热器由铜管绕铜片构成,热工性能好;

      2.S型铜制散热器适应于采暖,空调,冷却,除湿,烘干等工程系统;

      3.S型铜制散热器为“s”型弯管直通式结构,最适于蒸汽热源;

      4.S型铜制散热器型号表示说明:S①②—③—④

                                                                 ①—散热管排数(1排,2排);

                                                                 ②—散热管翅片片距(R,M,T)

                                                                 ③—散热器表面管数(根)

                                                                 ④—散热器有效管长(吋)

      5.S型铜制散热器的散热管特征:采用Φ16×1紫铜管绕10×0.2mm紫铜带,然后整体搪锡处理,传热腐系数高,耐蚀,按其单位长度散热量大小,分三种 片距分别为R(片距3.2),中M(片距4.2),小T(片距6.5)。

      6.S型铜制散热器的散热管结构参数表



性能项目

状态

片距

实验公式

传热系数

(Kcal/m².h.℃)

冷却

R

(低温水)K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1

加热

R

(高温水)K=21.9Vr0.0556ω0.0115

R

(蒸汽)K=17Vr0.608

M

(蒸汽)K=18.60.608

T

(蒸汽)K=17.95Vr0.608

空气阻力

(mm H2O)

干阻力

R

△H干=0.11Vr1.98N

M

△H干=0.55Vr8.908N

T

△H干=0.44Vr1.84N

湿阻力

R

△H湿=0.16Vr1.84N

水 阻 力

R.M.T

△h=1.1ω-1.854N



        点击了解>>S型铜质散热器 详情。
